产品结构：

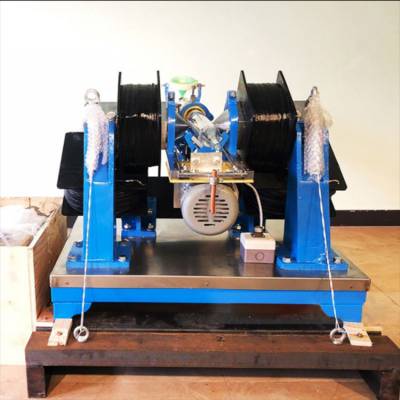

   XCGS-φ50磁选管是由主机和控制器组成。其主机如总图1所示：
  2.1支架（2）安装在底座（1）上，用来支撑C形铁芯（3）和激磁绕组（10）。
  2.2在铁芯上磁端装有连接环箍（11），用来连接传动支架（13）。松开环箍上两边螺母，可调节玻璃管安装角度，一般为30°，调整完成后，拧紧连接环箍（11）上两边螺母。注意不要拧的过紧，以传动机架不能转动为止。
  2.3玻璃管（12）是被嵌在铜套（8）中，通过支架架在两磁极之间。用手先拿住玻璃管，松开调节螺栓（7），可以调节玻璃管位置，调好后拧紧螺栓（7）。
  2.4电机（14）通过蜗轮（5）、蜗杆（4）、曲柄（6）使玻璃管作旋摆运动。玻璃管与水平线角度调节范围0°～40°。玻璃管行程为40mm，旋摆45°。
